Hanna Instruments предлагает большое разнообразие рН электродов, которые разработаны для различных применений. Тип стекла для изготовления чувствительной мембраны, ее форма, материал корпуса, тип диафрагмы, тип электрода сравнения и использованного электролита – вот лишь несколько из особенностей конструкции.

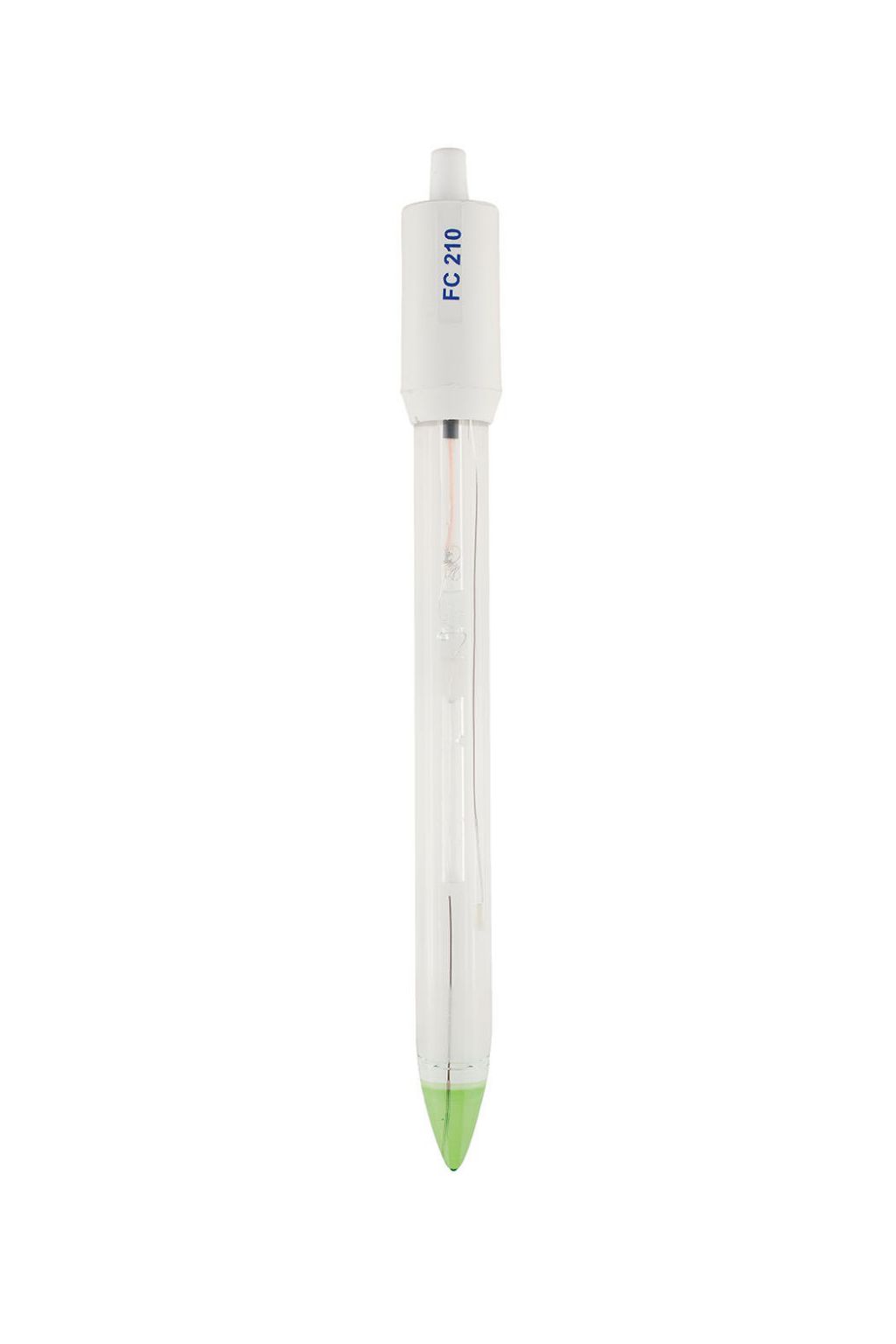

FC 210B – это рН электрод в стеклянном корпусе с двойным солевым мостиком, конической мембраной, изготовленной из низкотемпературного стекла и открытой диафрагмы с гелевым электролитом висколен.
![low temperature glass low temperature glass](/upld/total_goods/4607_0.png)

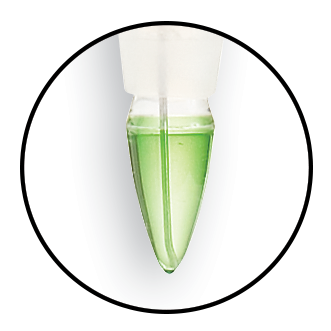

Низкотемпературное стекло
Мембрана электрода изготовлена из низкотемпературного стекла с сопротивлением, пониженным на 50 МОм, по сравнению с сопротивлением стекла общего назначения (ОН), равным 100 Мом. Это является преимуществом, так как много продуктов питания хранится при низких температурах. По мере охлаждения стекла в образце сопротивление НТ стекла возрастает, приближаясь к сопротивлению стекла ОН при комнатной температуре. При использовании стекла ОН сопротивление возросло бы выше оптимального значения входящего импеданса рН-метра. FC 210B подходит для измерения образцов от 0 до 50 °С.
![conical tip conical tip](/upld/total_goods/4607_1.png)

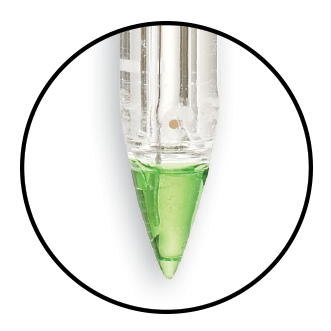

Коническая мембрана
Коническая форма мембраны позволяет проникать в твердые, полутвердые образцы и эмульсии для прямых измерений рН в пищевых продуктах, включая мясо, сыры, йогурт и молоко.
![glass body glass body](/upld/total_goods/4607_3.png)

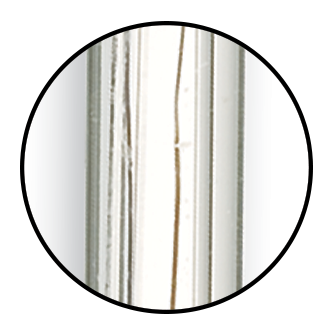

Стеклянный корпус
Стеклянный корпус идеален для лабораторного применения. Стекло стойко к различным агрессивным средам и легко очищается. Стеклянный корпус также способствует быстрой теплопередаче на внутренний электрод сравнения. Напряжение, генерируемое электродом сравнения, зависит от температуры. Чем быстрее электрод достигает равновесия, тем стабильнее потенциал электрода сравнения.
![open junction reference open junction reference](/upld/total_goods/4607_2.png)

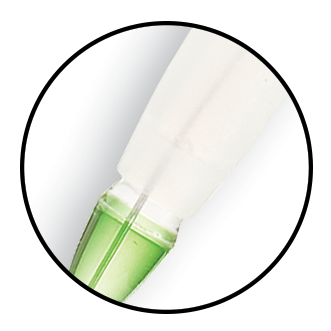

Электрод сравнения с открытой диафрагмой
Взвешенные твердые частицы и белки, находящиеся в продуктах питания, засоряют керамическую диафрагму. Засорение препятствует работе измерительного контура между индикаторным электродом и электродом сравнения, что приводит к замедлению отклика, дрейфу данных и частой замене электрода. Конструкция с открытой диафрагмой заключается в контакте электрода сравнения Ag/AgCl с образцом через твердый гель (висколен). Такое взаимодействие препятствует поступлению ионов серебра в образец и не вызывает засорения, что обуславливает быстрый отклик и стабильность данных.
![bnc connector bnc connector](/upld/total_goods/4607_4.png)

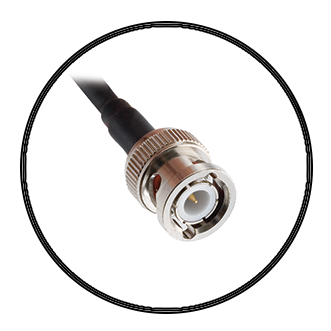

BNC разъем
В FC 210B используется BNC соединение. Это универсальное соединение, которое позволяет использовать электрод на любом рН метре с аналогичным типом соединения. Другие типы соединений – DIN, резьбовое, T-образное и 3,5 мм. Эти типы соединений, как правило, характерны для приборов определенного типа и не взаимозаменяемы.

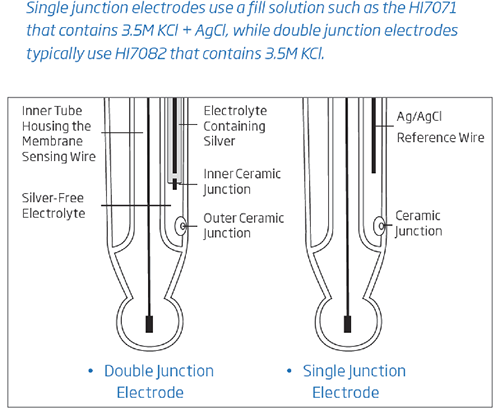

Сравнение электродов с одинарным и двойным солевым мостиком
![single vs double junction single vs double junction](/upld/total_goods/4607_5.png)
В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.
Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.
