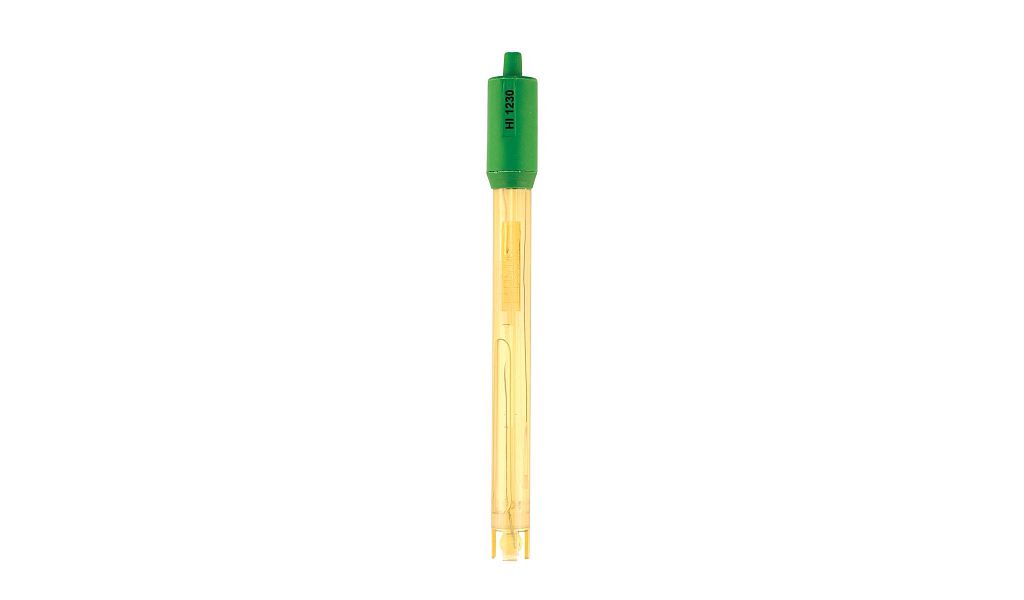

HI1230B комбинированный рН-электрод общего назначения. корпус - пластик

HI 1230B – рН-электрод в корпусе из полиэфиримида (ПЭИ) с двойным солевым мостиком и BNC разъемом. Электрод снабжен одной керамической диафрагмой и сферической рН-чувствительной мембраной из стекла общего применения, защищенной продленным корпусом из прочного ПЭИ. Конструкция электрода идеальна для полевых измерений, а также для общих целей.



HI 1230B это сферическая мембрана из стекла общего назначения, ПЭИ корпус, одна керамическая диафрагма и два солевых мостика.

Стекло общего применения, как следует из названия, это стекло стандартного состава, используемое для общих целей. рН электрод с таким стеклом имеет сопротивление 100 МОм при 25 °С и подходит для измерений рН образцов при комнатной температуре. HI 1230B подходит для измерения образцов температурой от 0 до 70 °С.

Сферическая мембрана применяется для общего назначения. Другие формы мембраны включают проникающую коническую и плоскую для измерения поверхности.

Корпус HI 1230B изготовлен из полиэфиримида (ПЭИ). ПЭИ корпус подходит для широкого диапазона применений и первенствует в полевых измерениях, благодаря своей прочности. Защита вокруг сферической мембраны минимизирует риск поломки из за случайного удара или падения электрода. ПЭИ – высококачественный пластик, стойкий ко многим агрессивным химикатам.

У электродов с двойным солевым мостиком есть внешний отсек, окружающий электрод сравнения. В электролите внутреннего отсека, в котором расположена Ag/AgCl проволока электрода сравнения, присутствуют ионы серебра; электролит отсека не содержит серебра. Устройство двойного солевого мостика позволяет добиться того, что ионы серебра из электрода практически не попадают в образец. Такая конструкция позволяет проводить измерения в тех случаях, когда присутствие ионов серебра в образце нежелательно, или серебро может образовать осадок на диафрагме.

В HI 1230B используется BNC соединение. Это универсальное соединение, которое позволяет использовать электрод на любом рН метре с аналогичным типом соединения. Другие типы соединений – DIN, резьбовое, T-образное и 3,5 мм. Эти типы соединений, как правило, характерны для приборов определенного типа и не взаимозаменяемы.



Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.



Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.
