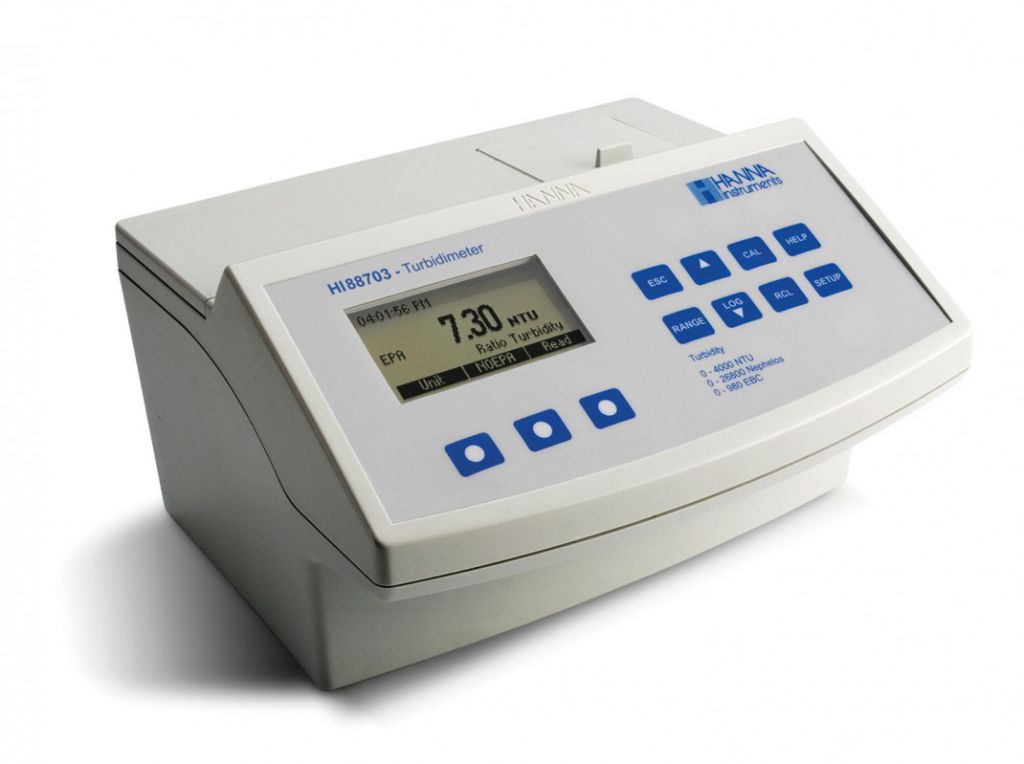

HI88703-02 является высокоточным (± 2% от показаний плюс 0,02 NTU) настольным измерителем мутности.
Прибор поставляется в комплекте с набором первичных стандартов мутности AMCO-AEPA-1, используемых для калибровки и проверки работоспособности. Технические характеристики HI88703 по мутности соответствуют и даже превосходят требования метода 180.1 закона о защите окружающей среды (ЕРА), а также стандартные методы исследования воды и сточных вод 2130 B.
Описание
Высокоточный настольный измеритель мутности HI88703 специально разработан для измерения качества воды, обеспечивая надежные и точные показания, особенно в низком диапазоне мутности. В приборе реализована новейшая оптическая система, гарантирующая точные результаты, обеспечивающая долгосрочную стабильность, а также минимизирующая влияние рассеянного света и цветовых помех. Периодическая калибровка с помощью прилагаемых стандартов компенсирует любые вариации интенсивности свечения вольфрамовой лампы. Изготовленные из специального оптического стекла круглые 25-ти миллиметровые кюветы гарантируют воспроизводимость результатов измерений мутности.
Особенности
Два режима измерений - В приборе HI88703 реализованы два варианта измерений мутности: пропорциональный и непропорциональный. В пропорциональном режиме, измерения мутности можно проводить в диапазоне от 0,00 до 4000 NTU (нефелометрических единиц мутности), а, в непропорциональном режиме, измерения мутности можно проводить в диапазоне от 0,00 до 40,00 NTU.
Несколько единиц измерения мутности - Значения мутности могут отображаться в виде нефелометрических единиц мутности (NTU), единиц Европейской пивоваренной конвенции (EBC) или единиц Nephelos.
Соответствие требованиям EPA - Технические характеристики HI88703 по измерению мутности соответствуют и даже превосходят требования закона о защите окружающей среды (ЕРА). Когда прибор находится в режиме EPA совместимости, все измеряемые показания мутности округляются в соответствии с требованиями к отчетности.
Калибровка - HI88703 имеет мощную функцию калибровки, которая компенсирует старение лампы или её изменения. Калибровку можно производить с помощью входящих в комплект поставки стандартов мутности или по самостоятельно приготовленным стандартам. Калибровка может быть выполнена по двум, трём, четырём или пяти точкам с помощью входящих в комплект поставки стандартов мутности (<0,1, 15, 100 и 750 и 2000 NTU). Значения калибровочных точек можно изменить, если пользователь изготовит свои стандарты.
AMCO AEPA-1 первичный стандарт мутности - Прилагаемые стандарты AMCO AEPA-1 признаны управлением по охране окружающей среды США (USEPA) в качестве первичного эталона. Эти нетоксичные стандарты содержат однородные по размеру и плотности полимерные частицы сферической формы, изготовленные из сополимера стирола и дивинилбензола. Эти стандарты являются многоразовыми и стабильными с длительным сроком хранения.
Данные GLP - В приборе HI88703 имеется функция полная GLP (надлежащая лабораторная практика), которая обеспечивает прослеживаемость условий калибровки. Данные содержат точки калибровки, дату и время.
Регистрация данных -до 200 измерений могут быть сохранены в памяти прибора и вызваны из неё в любое время.
Передача данных - Для дальнейшего хранения или анализа результатов, сохранённые результаты можно загрузить на Windows совместимый ПК с помощью USB порта и программного обеспечения HI92000.
Обучающий режим - Уникальный обучающий режим содержит дополнительную информацию с целью помощи пользователю в процессе измерений. Если эта функция включена, в тот момент, когда необходимо выполнить ту или иную операцию, прибор отображает пояснения и кнопку подтверждения.
Контекстная помощь - Контекстная помощь всегда доступна через специальную кнопку HELP. На экране прибора загораются чёткие обучающие сообщения и указания, чтобы быстро и легко провести пользователей через настройки и калибровки. Отображаемая справочная информация касается текущей настройки или опции.
Дисплей с подсветкой - ЖК-дисплей с подсветкой содержит легко понятный, удобный интерфейс. Отображаемые инструкции подсказывают пользователям необходимые шаги при проведении измерений и калибровки.
Мутность является одним из наиболее важных параметров, используемых для определения качества питьевой воды. Сначала этот параметр рассматривался преимущественно в качестве эстетической характеристики питьевой воды, затем появились доказательства того, что контроль мутности является надёжным средством защиты от патогенных микроорганизмов. В природной воде, измерения мутности производятся для общей оценки качества воды и её применимости в приложениях, связанных с обитающими в воде организмами. Раньше мониторинг и очистка сточных вод были основаны исключительно на контроле мутности. В настоящее время необходимо проводить измерение мутности после очистки сточных вод, чтобы удостоверится, что полученные значения находятся в пределах нормативных стандартов.
Мутность воды является оптическим свойством, вызывающим не прохождение, а рассеивание и поглощение света. Рассеяние проходящего через жидкость света, в первую очередь, вызвано присутствующими в жидкости взвешенными твердыми частицами. Чем выше значение мутности, тем больше рассеивание света. Даже очень чистая жидкость в определенной степени будет рассеивать свет, поскольку ни один раствор не имеет нулевую мутность.
Закон о защите окружающей среды (ЕРА) требует от заводов по очистке питьевой воды, забирающих воду из поверхностных вод, проводить мониторинг её мутности и предоставлять отчетность. Поверхностные источники воды – это озера и реки. Метод EPA 180.1 предъявляет нижеследующие требования к нефелометрическим измерениям и отчетности:
Приемлемый диапазон составляет 0-40 нефелометрических единиц мутности (NTU)
Источник света: Вольфрамовая лампа работает при цветовой температуре 2200-3000 °К.
Расстояние, пройденное падающим и рассеянным светом в пробирке с образцом: Суммарное расстояние не должно превышать 10 см.
Детектор: Отцентрирован под углом 90° по отношению к направлению падающего света и отклонение от 90° не должно превышать ± 30°. Детектор и система фильтров (при их использовании), должны иметь спектральный пик отклика между 400 нм и 600 нм
Чувствительность прибора должна позволять обнаружение разницы мутности в 0,02 NTU или менее в водах, со значением мутности менее 1 единицы.
Технические характеристики HI88703 по мутности соответствуют и даже превосходят требования метода 180.1 закона о защите окружающей среды (ЕРА), а также стандартные методы исследования воды и сточных вод 2130 B.
Принцип действия
Проходящий через образец световой луч рассеивается во всех направлениях. Интенсивность и характер рассеянного света зависит от многих параметров, таких как длина волны падающего света, размер и форма частиц, показатель преломления и цвет. Оптическая система HI88703 состоит из вольфрамовой лампы накаливания, детектора рассеянного света (90°) и детектора проходящего света (180°).
В пропорциональном диапазоне работы мутномера, микропроцессор прибора вычисляет значения NTU на основе сигналов, достигающих двух детекторов, с помощью эффективного алгоритма, корректирующего и компенсирующего цветовые помехи. Оптическая система и метод измерения также компенсируют случайные изменения интенсивности свечения лампы, минимизируя необходимость в частой калибровке.
В непропорциональном диапазоне работы мутномера, значения NTU вычисляются из сигнала, попадающего на детектор рассеянного света (90°). Этот метод обеспечивает высокую линейность на низком диапазоне, однако, он более чувствителен к случайным изменениям интенсивности свечения лампы. Нижний предел обнаружения мутномера определяется паразитной засветкой, которая фиксируется датчиками, но не является рассеянием света от взвешенных частиц. Оптическая система HI88703 разработана так, чтобы обеспечить очень низкий уровень паразитной засветки, обеспечивая высокую точность результатов для проб с низкими значениями мутности.
Технические характеристики:
- Диапазон непропорционального режима от 0,00 до 9,99; от 10,0 до 40,0 NTU; от 0,0 до 99,9; от 100 до 268 Nephelos; от 0,00 до 9,80 EBC
- Разрешение непропорционального режима 0,01; 0,1 NTU; 0,1; 1 Nephelos; 0,01 EBC
- Диапазон пропорционального режима от 0,00 до 9,99; от 10,0 до 99,9; от 100 до 4000 NTU; от 0,0 до 99,9; от 100 до 26800 Nephelos; от 0,00 до 9,99; от 10,0 до 99,9; от 100 до 980 EBC
- Разрешение пропорционального режима 0,01; 0,1; 1 NTU; 0,1; 1 Nephelos; 0,01; 0,1, 1 EBC
- Выбор диапазона автоматический
- Точность ± 2% от показаний плюс 0,02 NTU (0,15 Nephelos; 0,01 EBC); ± 5% от показаний выше 1000 NTU (6700 Nephelos; 245 EBC)
- Воспроизводимость ± 1% от показаний или 0,02 NTU (0,15 Nephelos; 0,01 EBC), в зависимости от того, что больше
- Паразитная засветка < 0,02 NTU (0,15 Nephelos; 0,01 EBC)
- Детектор света кремниевый фотоэлемент
- Метод Нефелометрических метод (90 °) или метод нефелометрического соотношения (90 ° и 180 °), адаптация USEPA метода 180.1 и стандартного метода 2130 B
- Режимы измерения обычный, с усреднением, непрерывный
- Стандарты мутности <0,1, 15, 100, 750 и 2000 NTU
- Калибровка калибровка по двум, трём, четырём или пяти точкам
- Общая спецификация
- Источник света вольфрамовая лампа накаливания / более 100000 измерений
- Дисплей 40 х 70 мм графический ЖК-дисплей (64 х 128 пикселей) с подсветкой
- Размер памяти 200 записей
- Возможности сетевого взаимодействия USB
- Окружающая среда от 0 до 50 °C, относительная влажность не более 95% без конденсации
- Источник питания 115/130 В переменного тока; 50/60 Гц
- Габаритные размеры 230 x 200 x 145 мм
- Вес 2,5 кг
Информация для заказа прибор HI88703 поставляется с кюветами для образцов с крышками (5), калибровочными кюветами HI98703-11, силиконовым маслом, обтирочной тканью для кювет, батарейками, адаптером переменного тока, руководством по эксплуатации, а также прочным футляром для транспортировки.
